T社塗装ブース用排気アダプタ

T社塗装ブース用排気アダプタ

作成者:Alia

通常価格 ¥0 JPY
通常価格 セール価格 ¥0 JPY
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

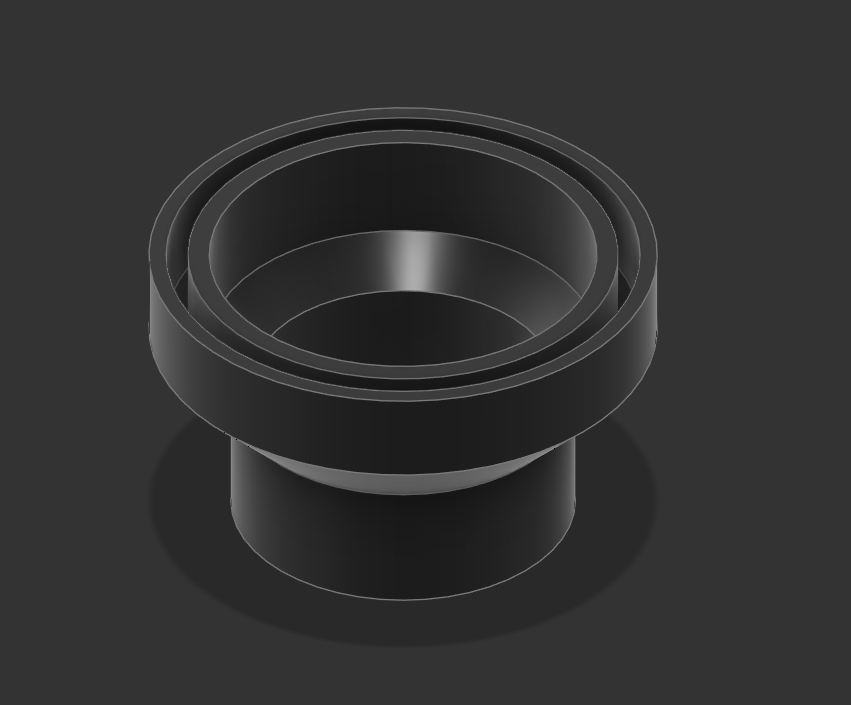

T社製塗装ブースのダクトを市販の10cmアルミダクトへ接続できるパーツデータです。
市販の塩ビパイプ等で自作していましたが空気漏れがあったため寸法ぴったりのコネクタを作成しようとの発端です。

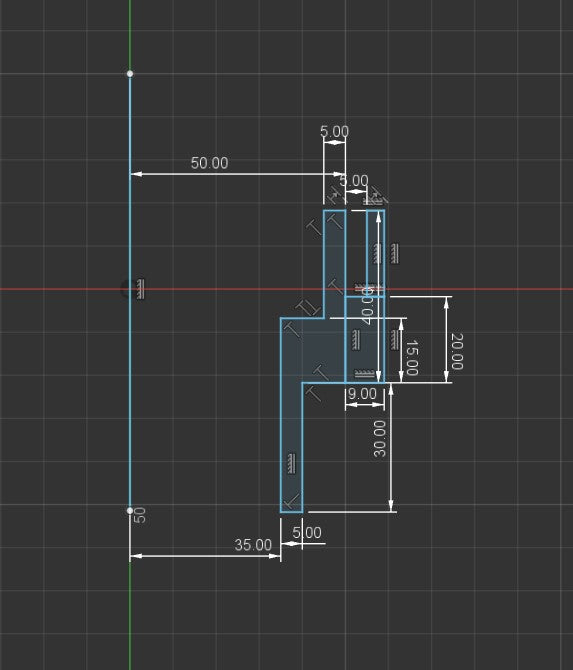

写真4枚目が寸法図になりますので、お持ちのブースで使用可能か判断お願いいたします。

その他データ
・ハード:Magician X フィラメント:PLA(SK本舗様) にて出力確認済みです
・ブース側に当たる細いほうを下に印刷してください。サポートが外れなくなります。
・ダクトを上部の溝に差し込み養生テープ、アルミテープなどで固定してください。パイプは2㎝差し込めます。
・ブース側は出力時の層の段々でフィットするため養生テープや隙間テープ等の補強は不要です。
・内側はなるべく角をつけないようにしていますので排気が渦を巻いて抵抗になることはないかと思います。
・基本肉厚は5mmとなっています。いくつかテストをしましたが、継ぎ変えの際に力が入ると破断するなどが起こりこの厚みに落ち着いています。
・出力素材によっては溶剤への耐性が心配されますので使用者様の責任で出力、使用をお願いいたします。

シングルファン、ツインファン共通で使用できます。
